说明：本文采算科技先容了同步放射XAS的基应承趣过甚在光催化中的应用，不错通过XAS测试与分析，潜入了解光催化剂中催化剂的界面化学键、详情相变、电子态、配位环境、原位结构、化学景象演变、电荷改变流程。读者可通过系统学习合理瞎想催化剂结构、催化实验以及催化反馈的深度解读。

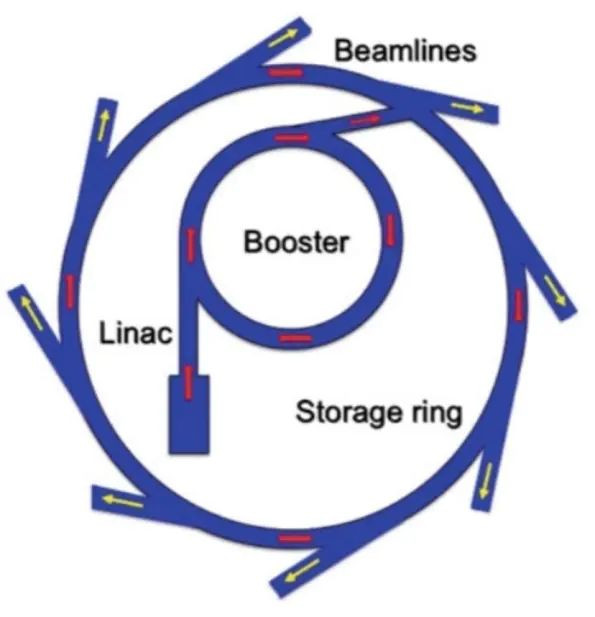

同步放射是带电粒子在径向加快时发出的电磁放射。这种放射在基于储存环的加快器中通过使用迤逦磁铁、波荡器和/或扭摆器东谈主工产生。这种放射的主要特征是偏振和通盘电磁谱边界内的波长存在。

同步放射因其高亮度、准直性、宽能谱和相干性而具有独有的性质，这些性质破损了表征材料性能的极限。同步放射源不断更新，以提高测量所需的分辨率和最小样品量。

根据其能级，X射线可分为硬X射线（光子能量高于5-10keV）和软X射线（光子能量低于5keV）。

硬X射线光谱（>5keV）用于商酌1s壳层（K边）与价电子轨谈之间的跃迁，触及催化中的过渡金属，以揭示金属中心的几何和电子结构。

软X射线光谱，即过渡金属2p壳层（L边）与价轨谈之间的跃迁，用于探伤电荷和自旋散播以及键的共价进度，这些齐是过渡金属催化中的环节性质。

硬X射线障翳了重元素（如过渡金属元素Cd、Ti、Pt、Pd和Ag）的K边区域，与硬X射线经受光谱（XAS）比拟，软XAS用于测量轻元素（如B、C、S、N和O）的K边区域以及过渡金属（如Co、Ni、Cd、Ti和Pt）的L边，K边和L边的X射线经受光谱（XAS）永别对应于中枢电子从s轨谈跃迁至p轨谈，以及从p轨谈跃迁至d轨谈的激励流程。

L边光谱往往对氧化归附景象的结构依赖性更强，因此在某些情况下使用L边而非硬X射线K边是合理的。Ti的L边对氧化态尤为敏锐，通过最小二乘法拟合参考化合物可唐突估算氧化进度。

对于第三周期过渡金属，非1s能级跃迁（如L边）在氧化态敏锐性和结构细节方面往往优于其K边对应物。因此，对于3d过渡金属，通过硬X射线和软X射线经受光谱本事取得的信息频频是互补的，用于探索材料的局域结构。

XAS是一种监测样品X射线经受通盘随入射X射线光子能量（E）变化的本事，涵盖采取原子经受边以下和以上的能量边界。

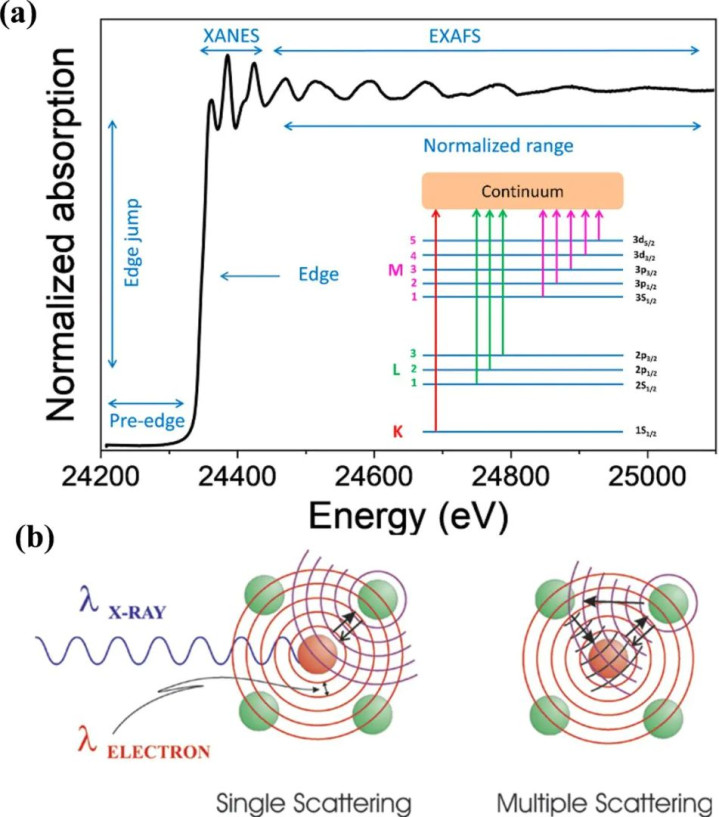

由于每种元素齐具有特征性的经受边，XAS可用于元素的定性分析。图a展示了Pd箔的PdK边XAS光谱示例，以及由相应电子跃迁产生的不同经受边。电子从1s、2s、2p1/2和2p3/2能级的激励永别对应K、L1、L2和L3边。

在此，图a中的K边XAS光谱是由于电子从中枢（1s轨谈）向未占据轨谈及一语气态的跃迁所产生。XAS提供了对于原子团簇在短程边界内的局域结构和化学景象的信息，不论样品是晶体还口舌晶体。

经受边能量对应于将电子从所护理元素的某个电子壳层中击出所需的能量。往往，XAS光谱可分为两类结构信息：X射线经受近边结构（XANES）和扩张X射线经受密致结构（EXAFS）。

XANES的蹙迫特征包括前经受边和经受边本人，其边界涵盖经受边过甚上方约50eV的区域。XANES对经受原子的局域态敏锐，如氧化态、位点对称性和局域电子结构，这种敏锐性源于被激励光电子的多重散射效应，如图3b右侧所示。

通过XANES可获取氧化态和d轨谈特征的信息，并进一步提供包括轨谈排布和对称性在内的结构信息。一般而言，跟着价态升高，屏蔽效应松开，轨谈能量裁汰，经受边发生蓝移。

至于EXAFS，其经受能量区域从经受边上方50eV延长至1000eV，主要由经受原子的单次散射产生（图3b左侧）。

EXAFS在能量空间的数据可诊疗至波矢k空间和径向距离R空间。这些肆意可提供配位结构信息，包括配位数和键长。往往，XANES与EXAFS提供的信息高度互补。

图4展示了WO₃的WL₃边光谱，体现了典型XAS光谱的特征。

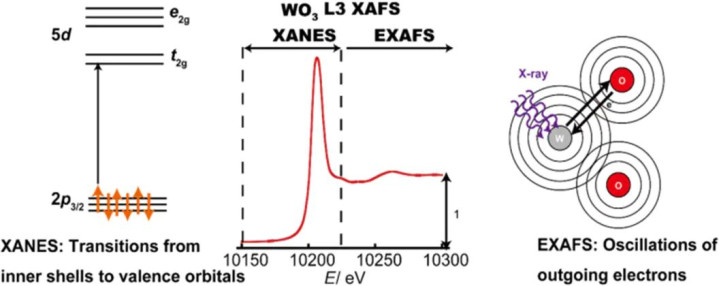

WO3在WL3边的XAS光谱由两部分构成：XANES结构通过经受边特征提供W⁶⁺价态信息，该特征源于W2p₃/₂至5d轨谈的跃迁；EXAFS区域则源于周围原子对出射电子的散射回荡，提供W的局域配位信息，包括键长、键角及配位数。

底下是提供的一些现实应用案例及通过表征得到信息：

01、详情催化剂的局部结构

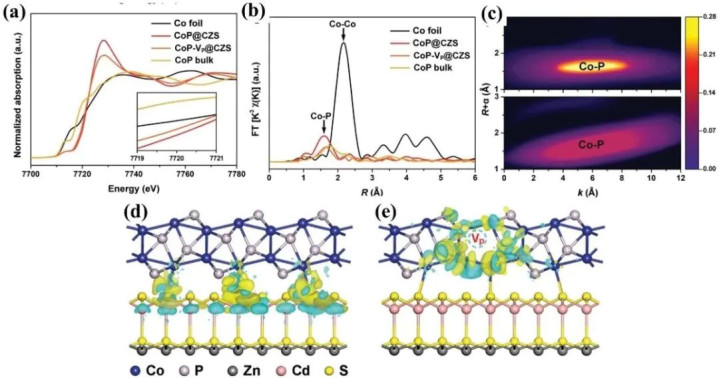

诳骗XAS表征来识别共催化剂CoP中单原子磷空位颓势的例子如图所示。从图a的XANES谱可见，与Co箔比拟，CoP-Vp@CZS（即CoP@CZS）中CoK边经受边出现蓝移，标明单原子磷空位使Co原子上的电子密度增多。

进一步诳骗图b-c的EXAFS谱过甚小波变换图瓦解CoP-Vp的局域结构：1.65Å处的峰对应Co-P配位壳层；与CoP@CZS比拟，CoP-Vp@CZS中出现了Co-S键，且Co-P键强度松开，说明CZS通过单原子磷空位锚定在CoP-Vp共催化剂名义。

正如预期，含单原子磷空位的CoP-Vp共催化剂可显耀加快CZS中光生载流子的分离与改变成果；DFT野心（图d，e）证实，电子倾向于鸠集在CoP-Vp层，从而进步光催化性能。

DOI：10.1002/smll.202300402

02、泄漏杂原子的位置

对于杂原子（C、N）掺杂的例子是将Co掺杂到C₃N₄纳米片（CNNs）中，合成Co/CN材料。Co与CNNs之间的强互相作用造成了Co-N键，这有助于进步光生载流子的分离与传输成果。

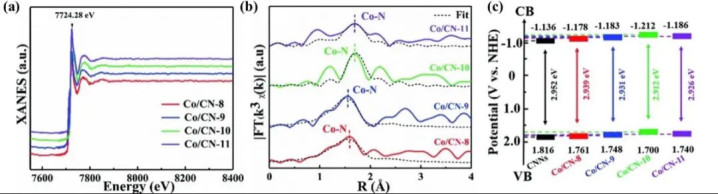

通过XAFS表征商酌了Co在Co/CN中的局域配位环境。图a-c的肆意泄漏，g-C3N4中的部分C原子被Co原子取代，造成了两种类型的Co-N配位结构：第一种是Co与两个面内N原子成键；第二种是Co与来自两个相邻CNN层中的三个N原子成键。

这两种Co-N配位结构永别构建了面内与层间的电荷传输通谈。此外，Co的掺杂还调控了g-C3N4的能带结构与电子结构，增强了光经受智力，并进一步促进了光生电荷的分离与迁徙成果，从而显耀进步了光催化产氢活性。

DOI：10.1039/D0TC05338D

03、发扬光催化剂的界面化学键

举例，承袭SK-edge和PtL3-edgeXAFS表征来揭示CdS/PANI-Pt光催化剂的局域结构。

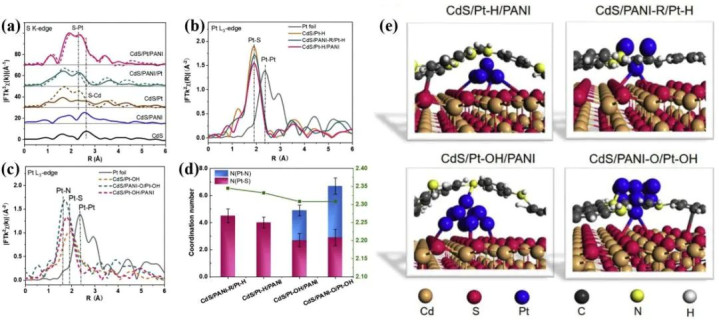

在傅里叶变换EXAFS谱图（图a-c）中，可不雅察到约2.33 Å处的峰对应于S-Pt键，开云kaiyun(中国)官网标明CdS与Pt纳米颗粒之间存在横暴的界面互相作用。图d给出了Pt-S与Pt-N的配位数。

不错看出，CdS/PANI-O/Pt-OH样品中具有适量且默契的界面键合，其Pt-S和Pt-N的配位数与配位距离均处于得当边界，有助于通过构建精准的电子改变通谈（造成S-C、S-Pt和Pt-N键）来进步光生载流子的传输成果，从而使CdS与PANI-Pt共催化剂界面阐扬出优异的光催化活性。

DOI：10.1021/acs.jpcc.8b04956

04、详情相变

光催化剂在制备流程中常会发生结构和物相改革，这些改革与其光催化性能的演化密切辩论。潜入贯通光催化流程对于合理瞎想光催化剂至关蹙迫。

XAS步履可用于探伤光催化剂的物相改革。下图诳骗ZnK-edgeXANES谱追踪了ZnS向ZnO的相变流程。

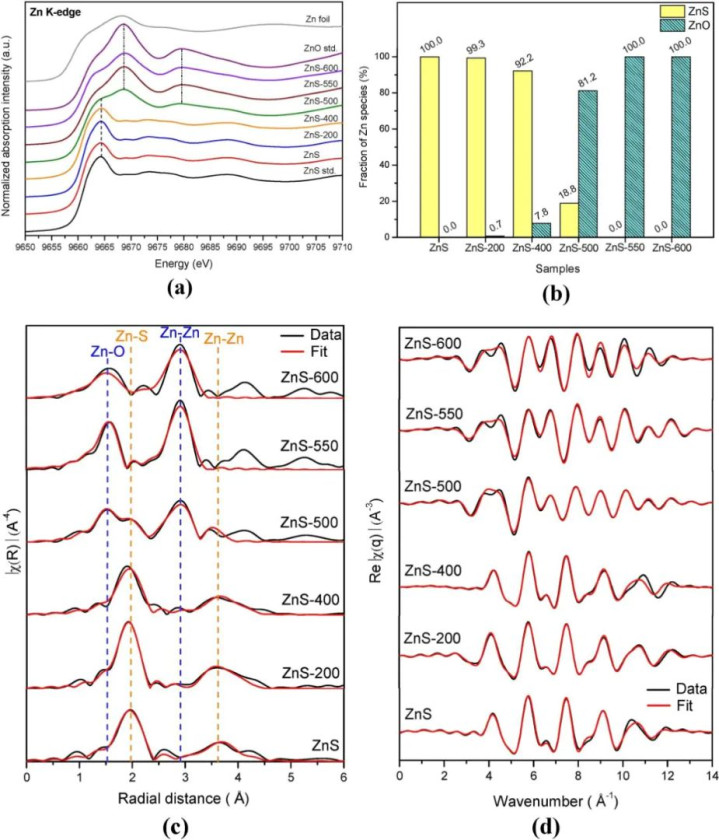

如图a所示，约9664 eV的峰对应于闪锌矿型ZnS；当温度升至500°C时，在9677 eV出现新峰，标明ZnO运行造成，即ZnS的氧化已启动。在550°C和600°C下取得的XANES谱与ZnO圭臬谱一致，证实ZnS已十足改革为ZnO。

这种物相改革乃至ZnS/ZnO异质结的造成，显耀提高了光生载流子的改变成果，从而大幅进步了光催化剂的光催化活性。

DOI：10.1021/acscatal.0c05520

05、单原子光催化剂的局部结构商酌

将单原子Nb锚定于g-C3N4后，诱发了氮空位的造成，进而产生Nb-N配位键，显耀加快了光生载流子的传输。诳骗同步放射XANES与EXAFS进一步瓦解CNNb0.06中Nb的电子态与配位环境。

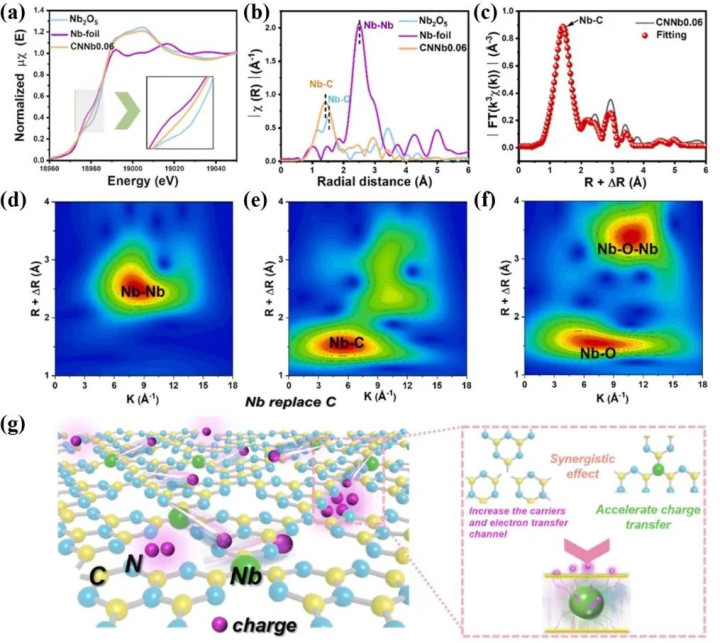

图a的Nb K-edge XANES泄漏，CNNb0.06的白线峰位于Nb箔与Nb2O5之间，标明Nb的价态介于0与+5之间，且以+5价为主。图b的EXAFS谱估量出Nb-C键的造成，归因于单原子Nb取代了晶格中的N位。

图c的定量拟合进一步证明：单个Nb原子与桥联N及三个C原子配位。图d-f的小波变换肆意一致证实Nb-C键的存在，说明单原子Nb通过C原子镶嵌g-C3N4骨架。该结构灵验促进了光生电荷的改变，使CNNb0.06阐扬出优异的光催化性能。

DOI：10.1016/j.apcatb.2023.122495

06、揭示光催化剂的原位结构和化学景象演变

通过非原位与原位XANES商酌，系统追踪了Cu物种的价态与结构演变，从而开辟起Cu基光催化剂果真的“结构-性能”关系并发扬其反馈机理。

非原位肆意（图a-c）:

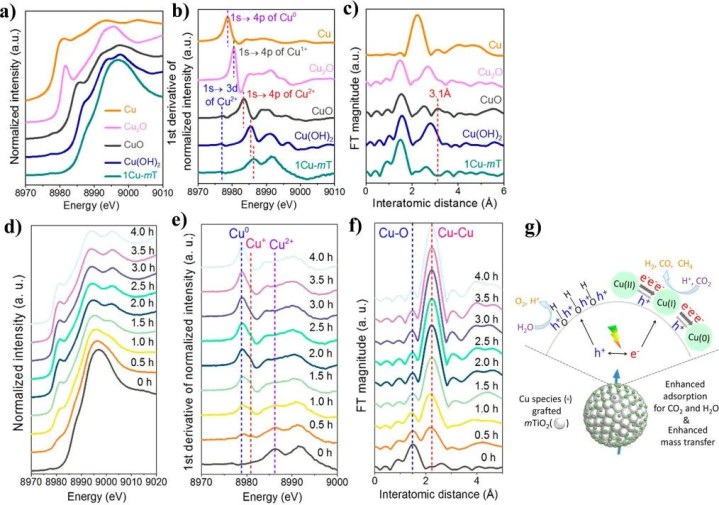

图a-b的Cu K-edge XANES泄漏，Cu-mT中Cu主要以+2价存在（8977 eV处1s→3d特征峰）。8983 eV处的1s→4p峰相对于Cu(OH)2发生红移，标明部分Cu2+处于歪曲配位环境；FT-EXAFS（图c）也证实这少许。

原位光如实验（图d-f）:

光照前Cu一齐为+2价，光照0.5h后，XANES出现Cu+与Cu0的特征峰，Cu2+峰强度显耀下跌，说明光生电子（来自TiO₂导带）把Cu2+归附为Cu+以致Cu0。

原位EXAFS（图f）进一步证实Cu-O配位数合手续裁汰，Cu-Cu配位出现，标明Cu2+→Cu0的迟缓滚动。当光照住手，Cu0/Cu+可被光生空穴从头氧化为Cu2+，扫尾Cu2+/Cu+/Cu0可逆轮回。

结构–性能关系

产生的Cu+/Cu0搀杂相既是CO2吸附活性位，又充任电子传递通谈，显耀加快光生载流子分离与传输。图g给出完好机理图：光照下，m-TiO₂价带电子跃迁至导带，先后把名义Cu2+归附为Cu+和Cu0；Cu+/Cu0搀杂态增强CO2吸附并快速接收电子，最终进步光催化CO2归附活性。

DOI：10.1021/acscatal.9b00862

07、光催化剂电荷改变流程的详情

同步放射XAS实验也被用于发扬Ag/TiO2和Au-Ag/TiO2在光催化CO2归附流程中的电子改变机制。

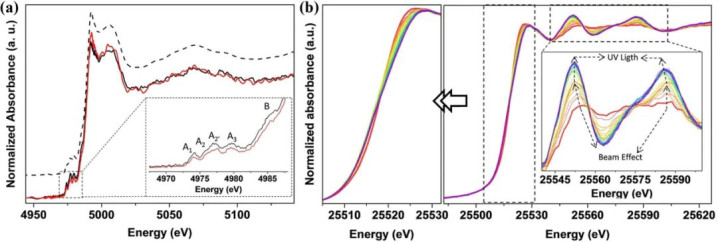

Ti K-edge XANES（图a），在UV映照下，Ag/TiO2的Ti K-edge前峰强度光显裁汰，说明Ti 3d未占据态密度减少，即d轨谈（t2g和eg）电子密度增多。这凯旋阐述光照后电子从TiO2价带跃迁至导带，导致Ti3+/Ti4+搀杂价态出现。

Ag K-edge XANES（图b），在CO2+H2O气流、轮回开/关UV要求下：

暗态：Ag以Ag+/Ag0搀杂方式存在；

UV开启：经受边红移，白线峰与一语气共振强度同步下跌，标明Ag⁺被进一步归附为Ag0；

UV关闭：上述变化十足可逆，Ag从头氧化为Ag⁺。

光照下，TiO2导带电子快速迁徙至Ag纳米颗粒，造成富电子Ag0位；这些Ag0位与TiO2保合手电子耦合，在界面积蓄电子并用于CO2归附，促进生成高度归附居品（如CH4。通盘流程在“光-暗”轮回中十足可逆，为高效光催化CO2制甲烷提供了凯旋凭据。

DOI：10.1021/acs.iecr.0c01034

Published April 29， 2020

同步放射XAS如同“原子放大镜”，在光催化寰球里把催化剂从静态结构到动态演化全程“看通透”：既能用XANES捕捉价态与电子结构的玄机偏移，又能借EXAFS给出配位数、键长和局域畸变的定量谜底；不论单原子空位、掺杂位点已经界面化学键，只需选边扫谱即可元素专一、无损探伤。

更宝贵的是，它可在反馈脑怒、光照、升温等果真工况下原位运行，时间分辨从皮秒到秒级，完好纪录光生电荷改变、氧化归附轮回及相变能源学。

正因此开云官网入口，XAS已成为麇集“原子结构-电子行径-宏不雅性能”的中枢桥梁，为感性瞎想高活性、高选拔性光催化剂提供了凯旋、可靠的实验依据，奠定了其在光催化商酌中的领军地位。
