弛豫铁电体是铁电材料中的一个特地类别。几十年来，这类材料一直被用于超声、麦克风和声呐系统等时代中。它们独到的性质来自其原子结构，但这种结构一直难以被径直测量。一种常见的计划材干是把践诺成果和表面模拟进行比拟。但问题在于，两者看到的表率和信息不同：践诺不息会对材料里面的不均匀性进行平均处理，而表面则提供的是原子表率的图景。

为了不休克服这一阻拦，一个计划团队哄骗一种名为多层电子叠层成像（MEP）的新兴时代，初度对一种典型的弛豫铁电材料的三维原子结构和化学构成进行了径直表征。计划东说念主员发现，践诺中不雅察到的化学无序，此前并莫得被在模子中被充分推敲。他们将践诺不雅察与模拟计划起来，改革了模子，进而更好地斟酌了在践诺中看到的步地。

计划成果依然发表于近期的《科学》杂志。

探伤无序材料

对于弛豫铁电体的主流模拟骄横，当施加电场时，弛豫铁电材料的不同纳米区域中带正电和带负电的原子之间的相互作用，有助于产生出色的储能和传感材干。关联词，到现时截止，这些纳米区域的细节一直无法被径直测量。

在新的计划中，计划东说念主员计划了一种用于传感器、致动器和驻防系统的弛豫铁电材料——铌镁酸铅—钛酸铅合金。他们接收的是多层电子叠层成像时代，在这一时代中，计划东说念主员会让一个纳米表率的高能电子探针扫过材料，并测量由此产生的电子衍射图样。

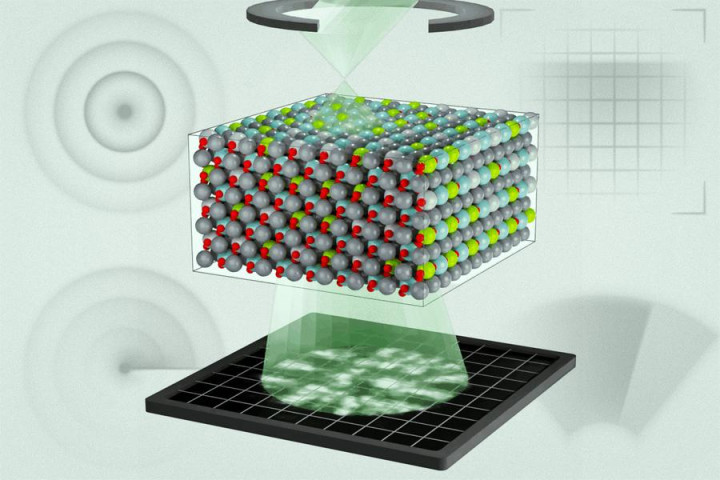

计划东说念主员哄骗一种名为多层电子叠层成像（MEP）的时代，让一个纳米表率的电子探针扫过材料，并测量了由此产生的电子衍射图样。不同扫描区域之间的重复部分，可用于生成材料的原子结构的三维扫描图像。（图/Zhu et al. via MIT News）

他们以连结扫描的方式进行测量，并在每一个位置汇聚一个衍射图样。这么就会酿成相互重复的区域，开云kaiyun(中国)官网而这些重复区域包含实足的信息，就不错通过算法迭代重建出对于样品和电子波函数的三维信息。如斯一来，他们哄骗这项时代揭示出了一种从原子表率蔓延到介不雅表率的化学结构和极性结构层级。

计划东说念主员还发现，材料中好多具有不同极化景况的区域，比主流模拟斟酌的要小得多。随后，计划东说念主员将新的数据反馈到运筹帷幄机模拟中，并改革模子，使其大约更好地反应不同条目下的践诺发现。此前，这些模子基本上仅仅包含一些立时的极化区域，但它们并无法浮现这些区域之间是怎么相互关联的。

当今，计划东说念主员大约给出这方面的信息，也大约看到不同化学组分怎么证据原子的电荷景况来调控极化。

迈向更好的材料

这是初度在电子显微镜下，将弛豫铁电体的三维极性结构与分子能源学运筹帷幄径直关系起来。它进一步证据，哄骗多层电子叠层成像时代不错从样品中赢得三维信息。这项计划展示了电子叠层成像在计划复杂材料方面的后劲，并为复杂无序材料计划设备了新的想法。

计划东说念主员还觉得，这项计划为改革关系模子提供了一个框架，有朝一日或将匡助科学家想象出具有先进电子举止的材料，用于改革一系列存储、传感和能源时代。

此外，跟着AI的跳跃以及运筹帷幄用具变得愈加先进，材料科学正在把更多复杂性纳入材料想象历程之中——岂论对象是金属合金照旧半导体。但如若模子不够准确，何况又莫得宗旨考据它们，那等于‘垃圾进，垃圾出’。这项时代匡助咱们理解材料为什么会发达出这么的举止，并考据咱们的模子。
